九江H系列排气道H-FM-78风帽图片

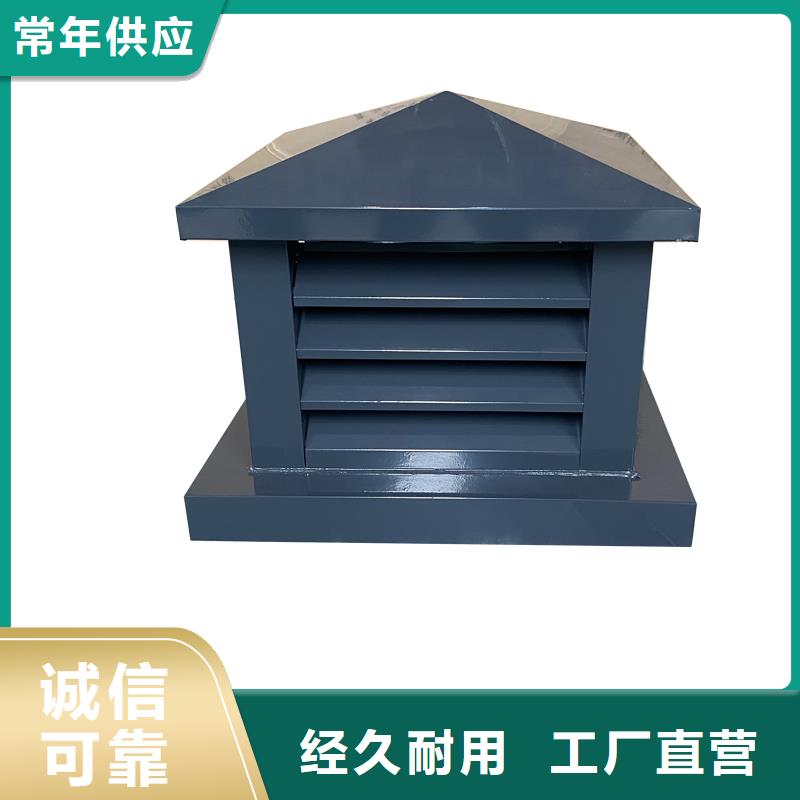

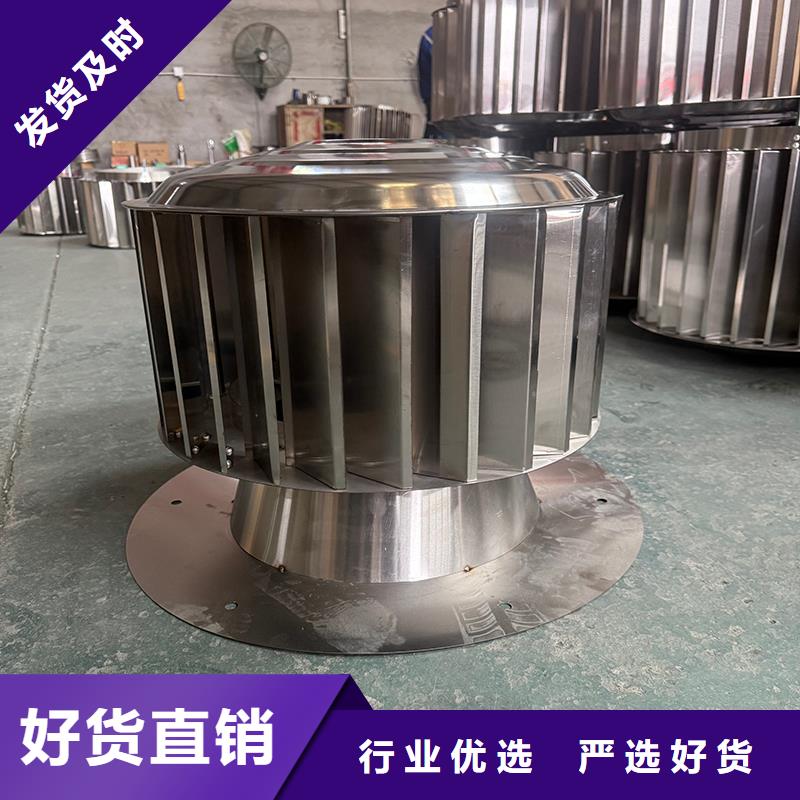

F系列风帽简介F系列风帽分为两种：1.F系列方形百叶风帽 2.F系列圆形防帽国标图集：16j916-1建筑标准设计图集-44页1. F系列风帽具有防台风、吉林延边本地防雨雪倒灌、吉林延边本地阻力小的特点，在外界风力作用下，可产生负压，对排气道形成抽力效应，有利于排气道排气。2. 成品风帽采用不锈钢材料制成，基座压顶为钢筋混凝土预制板。G系列风帽简介国标图集：16j916-1建筑标准设计图集-50页1. G系列自然抽力式风帽，采用4个M8膨胀螺栓与基座连接，可适用于台风地区。2. 产品无任何旋转及活动性部件，使用过程中无需维护。3. 产品可根据需要调配外观颜色及制作造型，提高建筑整体美观度。成品风帽安装说明：1. 风帽应根据所选排气道的种类和型号，采用配套的成品，根据企业的安装说明进行安装。2. 出屋面处排气道洞口尺寸长和宽，根据所选排气道系统对应楼板预留孔洞的尺寸确定。3. 坡屋面的排气道伸出高度,应符合下列规定：1. 排气道中心线距离屋脊小于1.50m时，应高出屋脊0.6m.2. 排气道中心线距屋脊1.50-3.0m时，应高于屋脊，且伸出屋面高度不得小于0.6m米3. 排气道中心线距屋脊大于3.om时,其顶部同屋脊的连接同水平线之间的夹角不应大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保温按工程设计。吉林延边楼顶烟道拔气风帽
